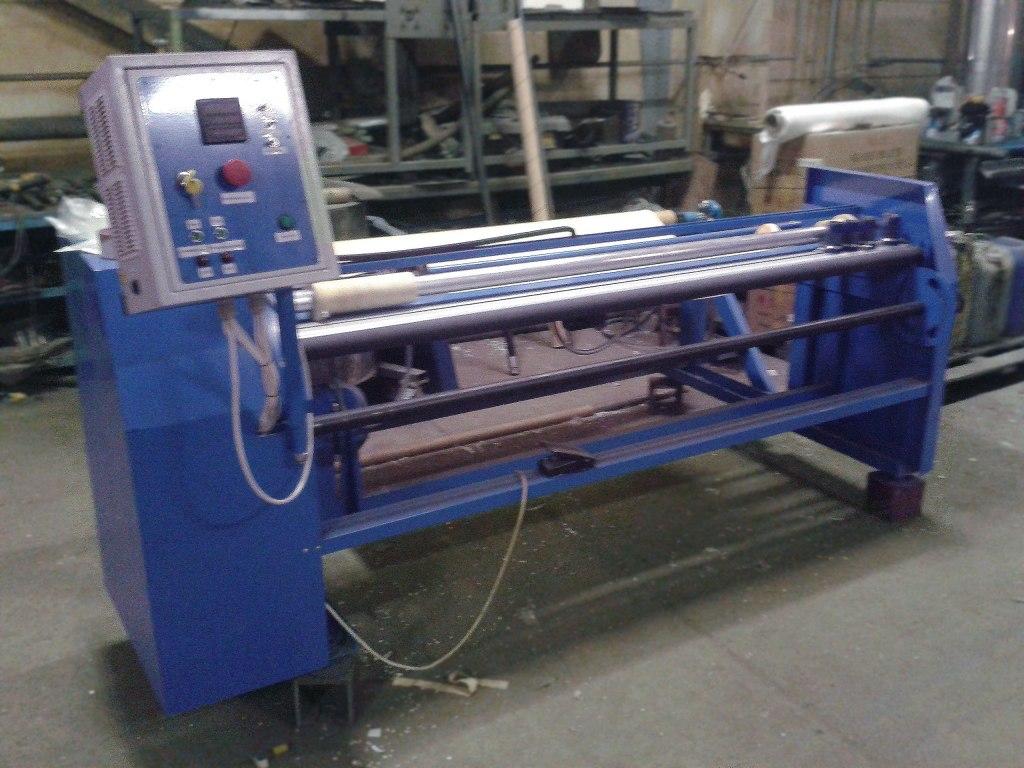

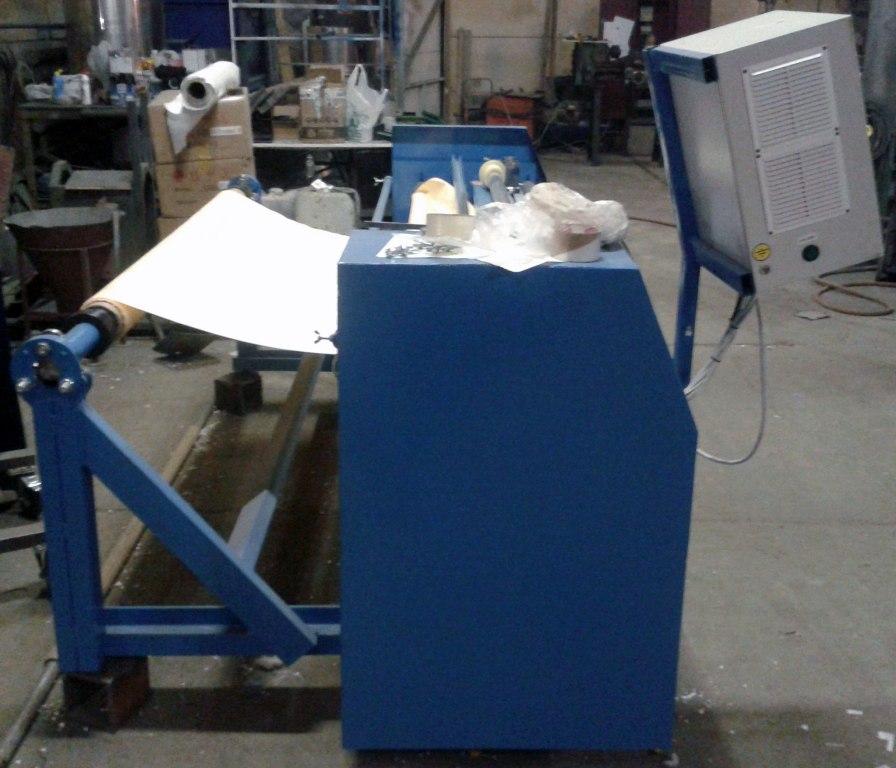

Машина для перемотки ткани и холста.
Оборудование предназначено для втулочной перемотки ткани, холста, стеклоткани и подобных материалов.
Управление машиной осуществляется посредством цифрового блока управления. Точность намотки составляет +-30 мм.
Машина состоит из несущей рамы, выполненной из трубного и сортового проката на сварных соединениях.
Особенностью данного станка является способность отрезать материал не только в конце намотки рулона, но и резать вдоль рулона во время намотки, получая таким образом два рулона.
Управление машиной осуществляется посредством ввода параметров намотки в цифровой блок управления.
|
| Технические характеристики оборудования
Грузоподъемность разматываемого материала
Грузоподъемность разматываемого материала
|
До 500 кг
|
Грузоподъемность наматываемого материала
|
До 100 кг
|
Скорость намотки
|
От 1 м/мин. до 20 м/мин, зависит от мощности
установленного электромотора
|
Толщина наматываемого материала (фольга 0,02-0,2)
|
0,1-10 мм
|
Температура окружающей среды
|
+5…+25 С
|
Установленная электрическая мощность
|
От 0,12 Квт до 3 КВт
|
Режим работы
|
продолжительный
|
Номинальное напряжение питания
|
220 В или 380 В, зависит от мощности установленного
электромотора
|
Габаритные размеры ДхШхВ
|
2200 мм х 1400 мм х 900 мм
|
Масса нетто
|
470 кг
|
Виды наматываемых тканей
|
ковры,
пропитанная ткань, спецхолст, стеклоткань, холст объемной вязки, мешковина,
т.п.
|
Кол-во ножей
|
От 1 до 20, возможность добавления
|
Используемые гильзы
|
Д50, Д76 картонные или пенопластовые втулки
|
Виды намотки
|
Гильзовая, безгильзовая
|
Подготовка к работе
1.
Установку собрать и разместить на ровном
месте, в соответствии с технологической схемой.
2.
Панель управления устанавливается слева
на торце рамы.
3.
Подключить установку к питающей сети
посредством разъема 220В.
Для обеспечения
работы машины требуется источник электропитания мощностью от 120 Вт до 3 кВт.
| Функции, выполняемые оператором
Подключить установку к питающей сети посредством разъема.
Установить гильзу в конусы.
На размотку с двух сторон в шпулю Д76 вставляем полиамидные втулки Д76/Д50, далее сквозь них пронизываем вал.
Установить рулон на узел размотки.
Проверить фиксаторы на узле размотки.
Открыть электрический шкаф и перевести автоматический выключатель в положение «Включено».
При этом заработает вентилятор принудительного охлаждения частотного преобразователя.
При подаче напряжения на блок управления машины загорится светодиодный индикатор на счетчике. На частотном преобразователе тоже загорится индикатор.
Установить на счетчике количество метров в рулоне, скорость намотки, скорость домотки до останова.
Установить вручную счетчик до ровного значения
Зафиксировать материал скотчем или стикером.
Запустить намотку. Останов произойдет автоматически.
Снять гильзу с намотанным материалом и установить новую.
При необходимости повторить все операции, начиная со второй.
|
