МАШИНА ДЛЯ ПЕРЕМОТКИ ФОЛЬГИ МПБ-120

Машина для перемотки плоского материала массой до 40 кг.

Предлагаемое оборудование предназначено для втулочной перемотки фольги, бумаги, ткани и подобных материалов.

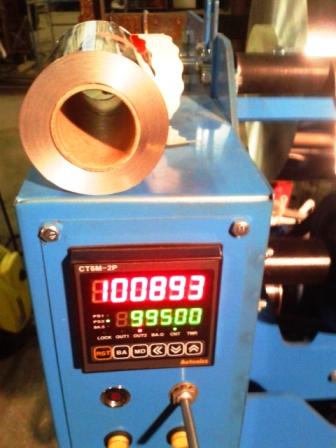

Управление машиной осуществляется посредством цифрового блока управления, закрепленного на кронштейне. На передней панели блока управления установлен счетчик Autonics® частотный преобразователь HYUNDAI N700E.

Машина состоит из несущей рамы, выполненной из трубного и сортового проката на сварных соединениях.

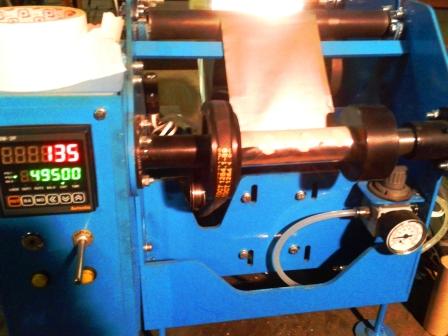

Намотка происходит на втулку Д50, которая надевается на шток и по торцам втулки надеваются фиксаторы с барашками. При необходимости обрезки материала по торцам, отрезаются куски втулки 10-50мм, и на них наматываются обрезки продольной резки материала.

Вал установлен в конусы с подшипниковыми узлами. Слева (если стоять лицом к намотке) находится панель управления, электропривод АИС90 750 об./мин. и ремень Б-1000, справа -- маховик для ручной намотки.

Узел размотки – состоит из роликов упорных (подшипник 80304), на которые устанавливается вал с материалом и фиксаторы, которые обязательно нужно закрывать при перемотке. Также есть ремень торможения с регулируемой степенью натяжения. Вал состоит из трубы, опоры и полиамидных или стальных втулок под гильзу Д76, Д50. Так же установлен регулируемый ремень для торможения рулона. При необходимости установить дополнительный ремень для торможения рулона. Управление машиной осуществляется посредством ввода параметров намотки в цифровой блок управления.




Технические характеристики оборудования
Грузоподъемность разматываемого материала40 кг
Грузоподъемность наматываемого материала0.5 кг
Производительность до 60 м/мин
Толщина наматываемого материала (фольга 0,02-0,2) 0,02-1 мм
Температура окружающей среды+5…+25 С
Установленная электрическая мощность0.5 КВт
Режим работы продолжительный
Номинальное напряжение питания 220 В
Габаритные размеры ДхШхВ2000 мм х 1400 мм х 900 мм
Масса нетто 200 кг

ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Подготовка к работе.
  1. Установку разместить на ровном месте в соответствии с технологической схемой.
  2. Установка поставляется в частично разобранном состоянии, панель управления ставится слева на торце рамы.
  3. Подключить установку к питающей сети посредством разъема 220В.
    1. Для обеспечения работы машины требуется источник электропитания напряжением 220В и мощностью не менее 1.5 кВт.

Функции, выполняемые оператором


  • Подключить установку к питающей сети посредством разъема 220В.

  • Установить гильзу в конусы.
    На размотку с двух сторон в шпулю Д76 вставляем полиамидные втулки Д76, далее сквозь них пронизываем вал.

  • Установить рулон на узел размотки.

  • Проверить фиксаторы на узле размотки.

  • Открыть электрический шкаф и перевести автоматический выключатель в положение «Включено».
    При этом заработает вентилятор принудительного охлаждения частотного преобразователя.

    При подаче напряжения на блок управления машины загорится светодиодный индикатор на счетчике. На частотном преобразователе тоже загорится индикатор.


  • Установить на счетчике количество метров в рулоне, скорость намотки, скорость домотки до останова.

  • Установить вручную счетчик до ровного значения

  • Зафиксировать материал скотчем или стикером.

  • Запустить намотку. Останов произойдет автоматически.

  • Снять гильзу с намотанным материалом и установить новую.

  • При необходимости повторить все операции, начиная со второй.
